トランス巻線用アルミニウムストリップ
2017-05-08 15:13
中国のフラットアルミストリップ/アルミフラットストリップ

変圧器用アルミストリップは、発電所や変電所、地方の配電網、風力発電所、産業プラント、および電子機器に属する電源アダプタを意味する、電気工学および配電用の変圧器に使用されます。

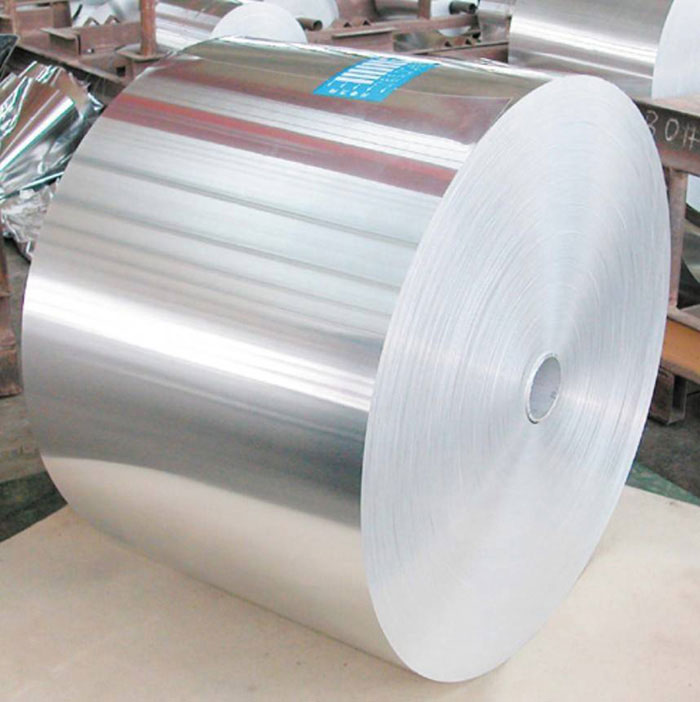

アルミ条

Transformer Aluminium Foil Specification
変圧アルミコイル仕様
Product name
Transformer Aluminium Foil
 製品名
トランスフォーマーアルミニウムコイル
TITLE
Henan Signi Aluminium Co,Ltd
タイトル
河南Signiアルミニウム有限公司

 1.アプリケーション
この規格は、変圧器の導体として使用されるアルミニウム箔を規定している
(以下、「箔」と略記する)。


2.適用可能な寸法
適用可能な箔の寸法は、表1に適合しなければならない。
Table 1表1
  Unit : mm 単位:mm
Thickness 厚さ 0.3 to 2.4
Width 幅さ 25 to 1250


3.品質の概要

3.1の化学成分は、表2に適合しなければならない。
Table 22
   Unit : weight % 単位:重量%
Si Fe Cu Mn Mg Cr Zn Ti Others その他 Al
アルミニウム
Individual 個々 Total合計
max.
0.2
max.
0.25
max.
0.04
max.
0.03
max.
0.03
- max.
0.04
max.
0.03
max.
0.03
- min.
99.65

3.2機械的性質及び導電率は表3に適合しなければならない。
Table 3 3
Thickness
厚さ
Tensile strength
N/mm2(MPa)
引張強さN / mm 2(MPa)
Elongation
%伸長
Bending 180 buckling inside radius半径180°座屈曲 Electric conductivity
% at 20°C
20°Cにおける電気伝導率
 0.3 ~0.5   Less than 75
75未満
25min.   Close contact密着   62.5min
0.5 ~ 0.8 75未満 30min. 密着   62.5min.
0.8 ~1.3 75未満 35min. 密着   62.5min.
 1.3 ~ 2.0 75未満 35min. 密着   62.5min.
 2.0 ~ 2.4 75未満 35min. 密着   62.5min.


3.3寸法は、寸法公差を示す表4に適合しなければならない。
   Table 44 単位:mm
Unit : mm
Thickness 厚さ Tolerance in thickness厚さの許容差 Tolerance in width幅の許容差
Guaranteed value
保証値
- 25 to 300  300~ 600  600~1250
 0.3 ~ 0.5 ±0.02   ±0.3 ±0.5 ±1.0
 0.5 ~ 0.8 ±0.03   ±0.3 ±0.5 ±1.0
 0.8 ~1.3 ±0.04   ±0.3 ±0.5 ±1.0
1.3 ~ 2.0 ±0.04   ±0.3 ±0.5 ±1.0
 2.0 ~ 2.4 ±0.05   ±0.3 ±0.5 ±1.0


3.4内径、外径および単位重量は、表5に適合しなければならない。
Inside diameter内径 Outside diameter外径 Remarks備考
150mm, 305mm 1200mm Paper core.    Special demand could be talk.紙巻コア、特別な要求も対応致します。
505mm
Note:The classification of Table 5 may be disregarded if particularly specified otherwise.Or Depeneding on customer’s requirements.
 注:表5の分類は、特に指定されていない場合は無視される場合があります。


3.5コイルの変形は表6に適合しなければならない。
表6。
- -
Deformation of inside diameter内径の変形 (Max. - Min.) < 10

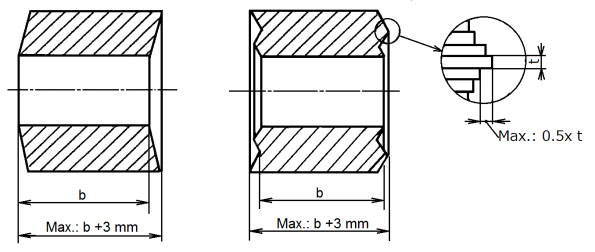

3.6コイル巻線
コイル巻線は次のとおりとする。

アルミニウムストリップ

3.7層間絶縁箔
アルミ箔を保護するための相間絶縁箔は不要です。


 4.外部の外観、等。
(1)箔の表面は清潔で滑らかでなければならず、そのような使用のために有害な欠陥がないものとする
しわ、歪み、傷などがあります。 特にフォイルエッジには傷がないものとする。
(2)箔には、油、グリース等の有害な物質が付着してはならない。石鹸水および金属粉等付けません。

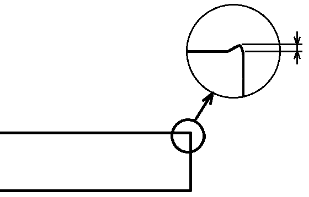

(3)箔の縁は、次の条件に適合しなければならない。


精密スリット:
すべてのサイズ(概略図)
最大限: バリサイズ厚さ又は最大3%又は0.05mm。

アルミストリップ

 5.テストと検査
1)外観検査
目視検査及び手触りによる検査の結果、第4号に規定する品質の欠陥が発見されないものとする。
2)化学試験
試験結果はGB / T3190に適合しなければならない。
3)引張強度及び伸び試験
試験結果はGB / T228に適合しなければならない。
4)電気伝導度試験
試験結果は付録1に適合しなければならない。
5)寸法検査
厚さと幅の測定は、マイクロメーター、スライドキャリパー、テープ測定、ストレートエッジ等を用いて行う。

6.包装
ロールの中心軸は、水平方向に行わなければならない
アルミニウムコイル

 スカイパッキングの壁と目の両方が私たちのために利用可能です。
防湿包装は、保管、運送、倉庫保管などの際に、運送や取扱いの便宜のために納入のために、また巻戻し、錆び、破損などが発生しないようにしなければならない。


 7.テストの記録
第5項に記載された点検及び試験は、それぞれ実施されなければならない。
アルミ箔のサイズは各納品時に実施しなければならない。
試験記録には、試験および検査の結果が含まれ、請求書とともに提出されなければならない。


8.ラベル
以下の事項は、各梱包の見やすい場所で適切な方法で表示しなければならないパッケージ。
1)合金番号と質別
2)寸法と品質(前側と反対側)
3)製造日とlot番号
4)メーカー名
5)総売上高(Gross Wt.)
6)純額。( Net Wt)


切断機
Machine nameマシン名 Slitting thickness 切断厚さ
HLSF1400 Thickness厚さ ≦1.0mm
1850 Thickness 厚さ>1.0mm


10.付録
付録1
導電率の測定方法
試験片の長さは原則300mm以上とする。 電気抵抗は、
15〜20℃の恒温槽中で測定した。

アルミニウムコイル素材の色

...平均断面積法の場合  or 或いは


平坦なストリップアルミ
重畳方式の場合


ところで; Rt:t℃における試験片の電気抵抗(Ω)
1:電気抵抗測定部の長さ(m)
m:試験片の重量(g)
2:試験片の長さ(m)
a:試験片の平均断面積(mm2)
A:0.017241
C:0.04655(比重を2.7と仮定)
α20:20℃での一定質量温度係数

トランスフォーマーには心臓があります。心臓には銅のコイルが使われています。 大型変圧器、電力変圧器、油分配器または鋳造樹脂変圧器のいずれの場合でも、原理は常に同じです。


典型的な使用分野

ここでは、変圧器のストリップが使用されている領域の一部は以下のとおりです。

電源と電気工学
産業システム

風力発電所
